建筑地基基础工程施工规范（GB 51004-2015）——第四章 地基施工（下）
4．11 土和灰土挤密桩复合地基
4．11．1 土和灰土挤密桩的成孔应按设计要求、现场土质和周围环境等情况，选用沉管法、冲击法或钻孔法。
4．11．2 土和灰土挤密桩的施工应按下列顺序进行：
1 施工前应平整场地，定出桩孔位置并编号；
2 整片处理时宜从里向外，局部处理时宜从外向里，施工时应间隔1个～2个孔依次进行；
3 成孔达到要求深度后应及时回填夯实。
4．11．3 土和灰土挤密桩的土填料宜采用就地或就近基槽中挖出的粉质黏土。所用石灰应为Ⅲ级以上新鲜块灰，石灰使用前应消解并筛分，其粒径不应大于5mm。土和灰土的质量及体积配合比应符合第4．2．1条的规定。
4．11．4 桩孔夯填时填料的含水量宜控制在最优含水量±3％的范围内，夯实后的干密度不应低于其最大干密度与设计要求压实系数的乘积。填料的最优含水量及最大干密度可通过击实试验确定。
4．11．5 向孔内填料前，孔底应夯实，应抽样检查桩孔的直径、深度、垂直度和桩位偏差，并应符合下列规定：
1 桩孔直径的偏差不应大于桩径的5％；
2 桩孔深度的偏差应为±500mm；
3 桩孔的垂直度偏差不宜大于1．5％；
4 桩位偏差不宜大于桩径的5％。
4．11．6 桩孔经检验合格后，应按设计要求向孔内分层填入筛好的素土、灰土或其他填料，并应分层夯实至设计标高。
4．11．7 土和灰土挤密桩的施工质量检测应符合下列规定：
1 成桩后应及时抽检施工质量，抽检数量不应少于桩总数的1％；
2 成桩后应检查施工记录、检验全部处理深度内桩体和桩间土的干密度，并将其分别换算为平均压实系数和平均挤密系数。
4．12 水泥粉煤灰碎石桩复合地基
4．12．1 施工前应按设计要求进行室内配合比试验。长螺旋钻孔灌注成桩所用混合料坍落度宜为160mm～200mm，振动沉管灌注成桩所用混合料坍落度宜为30mm～50mm。
4．12．2 水泥粉煤灰碎石桩施工应符合下列规定：
1 用振动沉管灌注成桩和长螺旋钻孔灌注成桩施工时，桩体配比中采用的粉煤灰可选用电厂收集的粗灰，采用长螺旋钻孔、管内泵压混合料灌注成桩时，宜选用细度(0．045mm方孔筛筛余百分比)不大于45％的Ⅲ级或Ⅲ级以上等级的粉煤灰；
2 长螺旋钻孔、管内泵压混合料成桩施工时每方混合料粉煤灰掺量宜为70kg～90kg；
3 成孔时宜先慢后快，并应及时检查、纠正钻杆偏差，成桩过程应连续进行；
4 长螺旋钻孔、管内泵压混合料成桩施工时，当钻至设计深度后，应掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，压灌应一次连续灌注完成，压灌成桩时，钻具底端出料口不得高于钻孔内桩料的液面；
5 沉管灌注成桩施工拔管速度应按匀速控制，并控制在1．2m／min～1．5m／min，遇淤泥或淤泥质土层，拔管速度应适当放慢，沉管拔出地面确认成桩桩顶标高后，用粒状材料或湿黏性土封顶；
6 振动沉管灌注成桩后桩顶浮浆厚度不宜大于200mm；
7 拔管应在钻杆芯管充满混合料后开始，严禁先拔管后泵料；
8 桩顶标高宜高于设计桩顶标高0．5m以上。
4．12．3 桩的垂直度偏差不应大于1／100。满堂布桩基础的桩位偏差不应大于桩径的0．4倍；条形基础的桩位偏差不应大于桩径的0．25倍；单排布桩的桩位偏差不应大于60mm。
4．12．4 褥垫层铺设宜采用静力压实法。基底桩间土含水量较小时，也可采用动力夯实法。夯填度不应大于0．9。
4．12．5 冬期施工时，混合料入孔温度不得低于5℃。
4．12．6 施工质量检验应符合下列规定：
1 成桩过程应抽样做混合料试块，每台机械一天应做一组(3块)试块(边长为150mm的立方体)，标准养护，测定其立方体抗压强度；
2 施工质量应检查施工记录、混合料坍落度、桩数、桩位偏差、褥垫层厚度、夯填度和桩体试块抗压强度等；
3 地基承载力检验应采用单桩复合地基载荷试验或单桩载荷试验，单体工程试验数量应为总桩数的1％且不应少于3点，对桩体检测应抽取不少于总桩数的10％进行低应变动力试验，检测桩身完整性。
4．13 夯实水泥土桩复合地基
4．13．1 夯实水泥土桩施工前应进行工艺性试桩，试桩数量不应少于2根。
4．13．2 夯实水泥土桩的施工，应按设计要求选用成孔工艺。挤土成孔宜选用沉管、冲击等方法，非挤土成孔宜选用洛阳铲、螺旋钻等方法。
4．13．3 夯填桩孔时，应选用机械夯实，夯锤应与桩径相适应。分段夯填时，夯锤的落距和填料厚度应根据现场试验确定，落距宜大于2m，填料厚度宜取250mm～400mm。混合填料密实度不应小于0．93。
4．13．4 土料中的有机质含量不得大于5％，不得含有垃圾杂质、冻土或膨胀土等，使用时应过筛。混合料的含水量宜控制在最优含水量±2％的范围内。土料与水泥应拌和均匀，混合料搅拌时间不宜少于2min，混合料坍落度宜为30mm～50mm。
4．13．5 施工应隔排隔桩跳打。向孔内填料前孔底应夯实，宜采用二夯一填的连续成桩工艺。每根桩的成桩过程应连续进行。桩顶夯填高度应大于设计桩顶标高200mm～300mm，垫层施工时应将多余桩体凿除，桩顶面应水平。垫层铺设时应压(夯)密实，夯填度不应大于0．9。
4．13．6 沉管法拔管速度宜控制为1．2m／min～1．5m／min，每提升1．5m～2．0m留振20s。桩管拔出地面后应用粒状材料或黏土封顶。
4．13．7 夯实水泥土桩复合地基施工质量检测应符合下列规定：
1 施工过程中，对夯实水泥土桩的成桩质量，应及时进行抽样检验，抽样检验的数量不应少于总桩数的2％；
2 承载力检验应采用单桩复合地基载荷试验，对重要或大型工程，尚应进行多桩复合地基载荷试验，单体工程试验数量应为总桩数的0．5％～1．0％，且不应少于3点。
4．14 砂石桩复合地基
4．14．1 施工前应进行成桩工艺和成桩挤密试验，工艺性试桩的数量不应少于2根。
4．14．2 砂石桩施工可采用振动沉管、锤击沉管或冲击成孔等成桩法。当用于消除粉细砂及粉土液化时，宜用振动沉管成桩法。
4．14．3 振动沉管成桩法施工应根据沉管和挤密情况，控制填砂量、提升高度和速度、挤压次数和时间、电机的工作电流等。振动沉管法施工宜采用单打法或反插法。锤击法挤密应根据锤击的能量，控制分段的填砂量和成桩的长度，锤击沉管成桩法施工可采用单管法或双管法。
4．14．4 砂石桩的施工顺序应符合下列规定：
1 对砂土地基宜从外围或两侧向中间进行；
2 对黏性土地基宜从中间向外围或隔排施工；
3 在邻近既有建(构)筑物施工时，应背离建(构)筑物方向进行。
4．14．5 采用活瓣桩靴施工时应符合下列规定：
1 对砂土和粉土地基宜选用尖锥型；
2 对黏性土地基宜选用平底型；
3 一次性桩尖可采用混凝土锥形桩尖。
4．14．6 砂石桩填料宜用天然级配的中砂、粗砂。拔管宜在管内灌入砂料高度大于1／3管长后开始。拔管速度应均匀，不宜过快。
4．14．7 施工时桩位水平偏差不应大于套管外径的0．3倍。套管垂直度偏差不应大于1／100。
4．14．8 砂石桩施工后，应将基底标高下的松散层挖除或夯压密实，随后铺设并压实砂垫层。
4．14．9 砂石桩复合地基施工质量检测应符合下列规定：
1 施工期间及施工结束后应检查砂石桩的施工记录，沉管法施工尚应检查套管往复挤压振动次数与时间、套管升降幅度和速度、每次填砂石量等项目施工记录；
2 施工完成后应间隔一定时间方可进行质量检验，对饱和黏性土地基应待孔隙水压力消散后进行，间隔时间不宜少于28d，对粉土、砂土和杂填土地基，不宜少于7d；
3 砂石桩的施工质量检验可采用单桩载荷试验，对桩体可采用动力触探试验检测，对桩间土可采用标准贯入、静力触探、动力触探或其他原位测试等方法进行检测，桩间土质量的检测位置应在等边三角形或正方形的中心，检测数量不应少于桩孔总数的2％；
4 砂石桩地基承载力检验应采用复合地基载荷试验，检测数量不应少于总桩数的0．5％，且每个单体建筑不应少于3点。
4．15 湿陷性黄土地基
4．15．1 在湿陷性黄土上进行基础施工时应采取阻止施工用水和场地雨水流入地基土的措施。
4．15．2 采用强夯法处理湿陷性黄土地基，消除湿陷性黄土层的有效深度，应根据试夯确定。在有效深度内，土的湿陷系数除应小于0．015，尚应符合下列规定：
1 夯点的夯击次数和最后2击的平均夯沉量，应按试夯结果或试夯记录绘制的夯击次数和夯沉量的关系曲线确定。
2 夯锤宜选用圆形，不小于20t的锤宜用铸钢锤，在置换强夯中应采用铸钢锤，锤重常为10t、20t、40t、60t。
3 施工场地土层处理厚度以内土的含水量小于10％时，宜按1m×1m的方格网点，并在方格中心加一点的布孔方式钻孔，向孔中定量注水润湿土体；当土含水量大于塑限3％以上时，应采取降低含水量的措施；当需要加水润湿的土层限于上层，且厚度小于1．0m时，可采用地表水畦浇水润湿。
4 强夯施工过程中或施工结束后，应检查每个夯点的累计夯沉量不得小于试夯时各夯点平均夯沉量的95％。
5 强夯处理湿陷性黄土地基检测抽样点数应按表4．15．2确定，每点检测抽样深度及数量应为从终止夯面向下每隔0．5m～1．0m取样一件，取样深度不应小于设计的夯实厚度以下1．0m处。

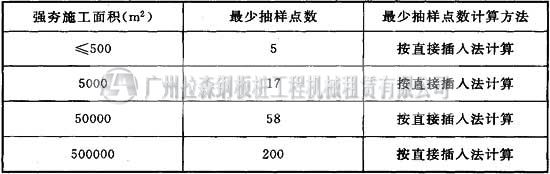

表4．15．2 强夯处理湿陷性黄土地基检测抽样点数
注：“强夯施工面积”指在同一工程地质条件(包括含水量类别)的施工场地、用同一强夯参数及同一夯沉量控制指标施工的强夯面积。
6 强夯施工完毕检测的最短时间应符合下列规定：
1)含水量小于16％的湿陷性黄土应为14d；
2)含水量为16％～18％的湿陷性黄土应为21d；
3)含水量大于18％的湿陷性黄土应为28d。
4．15．3 采用挤密桩法施工除应符合本规范第4．11节的规定外，尚应符合下列规定：
1 挤密桩法适用于处理地下水位以上的湿陷性黄土地基，处理厚度宜为3m～15m。
2 湿陷性黄土地基土含水量低于12％时，可对处理范围内的土层进行预浸水增湿；当预浸水土层深度在2．0m以内时，可采用地表水畦的浸水方法，地表水畦的高宜为300mm～500mm，每畦范围不宜大于50m2；浸水土层深度大于2．0m时，应采用地表水畦与深层浸水孔结合的方法。
3 孔底在填料前应夯实，孔内填料宜用素土、灰土或水泥土，填料宜分层回填夯实，其压实系数不宜小于0．97。
4 湿陷性黄土地基挤密桩可采取沉管挤密成孔、冲击法夯扩挤密成孔或钻孔夯扩法挤密成孔。
5 采用挤密桩法施工应按下列要求进行地基质量检测：
1)孔内填料的夯实质量应及时抽样检查，也可通过现场试验测定，检测数量不得少于总孔数的2％，每台班不应少于1孔，在全部孔深内，宜每1m取土样测定干密度，检测点的位置应在距孔心2／3孔半径处；
2)对重大工程，应在处理深度内分层取样测定挤密土及孔内填料的湿陷性及压缩性，且应在现场进行静载荷试验或其他原味测试。
4．15．4 预浸水法的施工应符合下列规定：
1 预浸水法宜用于处理湿陷性黄土厚度大于10m，自重湿陷的计算值大于500mm的场地，浸水前宜通过现场试坑浸水试验确定浸水时间、耗水量和湿陷量等。
2 采用预浸水法处理地基，应符合下列规定：
1)浸水坑边缘至既有建筑物的距离不宜小于50m，并应防止由于浸水影响附近建筑物和场地边坡的稳定性；
2)浸水坑的边长不得小于湿陷性黄土层的厚度，当浸水坑的面积较大时，可分段进行浸水；
3)浸水坑内的水头高度不宜小于300mm，连续浸水时间应以湿陷变形稳定为准，其稳定标准应为最后5d的平均湿陷量小于1mm／d。
3 地基预浸水结束后，在基础施工前应进行补充勘察工作，重新评定地基土的湿陷性，并应采用垫层或其他方法处理上部湿陷性黄土。
4．16 冻土地基
4．16．1 基础梁下有冻胀土时，应在基础梁下填以炉渣等松散材料，并根据土的冻胀性预留冻胀变形的空隙。
4．16．2 为了防止施工和使用期间的雨水、地表水、生产废水和生活污水等浸入地基，应做好排水设施。山区应做好截水沟或在建筑物下设置暗沟，以排走地表水和潜水，避免因基础堵水而造成冻结。
4．16．3 按采暖设计的建筑物，当年不能竣工或入冬前不能交付正常使用，或使用中可能出现冬期不能正常采暖时，应对地基采取相应的越冬保温措施。对非采暖建筑物的跨年度工程，入冬前应及时回填，并采取保温措施。
4．17 膨胀土地基
4．17．1 膨胀土基础施工前应完成场地平整、挡土墙、护坡、防洪沟及排水沟等工程，使排水通畅，边坡稳定。
4．17．2 施工场地应做好排水措施，禁止施工用水流入基坑(槽)，施工用水管网严禁渗漏。
4．17．3 临时生活设施、水池、淋灰池、洗料场、混凝土预制构件场、搅拌站及防洪沟等应有防渗措施，至建筑物外墙的距离不应小于10m。
4．17．4 膨胀土地基基础工程宜避开雨季施工。开挖基坑(槽)发现地裂、局部上层滞水或土层有较大变化时，应及时处理后方能继续施工。
4．17．5 膨胀土地基基础施工宜采用分段快速作业法，施工过程中不得使基坑(槽)曝晒或泡水。雨季施工应采取防水措施。
4．17．6 验槽后，应及时浇筑混凝土垫层或采取封闭坑底措施。
4．17．7 灌注桩施工时，应采用干法成孔。成孔后，应清除孔底虚土，并应及时浇筑混凝土。
4．17．8 基坑(槽)应及时分层回填，严禁灌水。回填料宜选用非膨胀土、弱膨胀土或掺6％石灰的膨胀土。
